交流采样变送器检定装置 首页 > 产品展示

一、产品概述

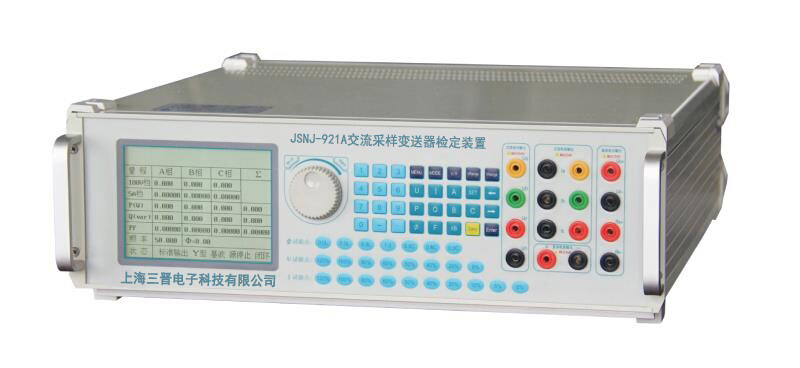

JSNJ-921A交流采样变送器检定装置是采用现代测试技术而设计。适用于交流采样、变送器、指示仪表的检定和校准,是各工矿企业和电力系统用于电力产品检定和校准的理想设备。



二、主要特点

1.采用宽频标准源设计,输出功率大,稳定性高,响应速度快。

2.产品集成度高,故障率低,体积小,重量轻,可靠性高。

3.采用独创操作系统,开机立即显示测试画面,标准源输出,无需导引程序,响应速度快,工作效率高。

4.电压、电流、功率、相位、频率均采用优越闭环标准源输出,软件校准,设置点一次到位,使用方便。

5.电压、电流、相位设有丰富常用实验点,操作简单,一点到位,使用便捷效率高。

6.备有数字旋转编码器调节,使用便捷、简单。

7.应用电力通讯规约和计算机,校验装置可很方便地对交流采样装置和各种变送器进行全自动检定和管理。

8.软件功能强大灵活,国内首创模板式协议配置和模板式报表配置,允许用户通过模板自定义新的RTU通讯

  协议和新的报表格式;软件提供各大厂家百余种常见RTU型号的通讯协议模板,并配置强大的联机帮助和语

  音提示。

9.表源一体结构,前面板为标准源输出,后面板为外接标准输入,规程检定和现场检定(配钳表)功能合二为

  一。

10.输出标准谐波2~31次,可单次或任意叠加多次谐波输出。

11.三相电压之间、三相电流之间、各相电压和电流之间可任意移相,因此也可模拟各种电力故障输出。

12.备有多重报警和保护功能,故障自行检测,并显示故障类型和部位,使用安全可靠。

13.备有接口和软件,接口协议开放,用户可自行编程控制仪器。



三、主要技术指标

1. 输出交流电压

    量程: 57.7V、100V、220V、380V(0~120)%可调

    细度:0.002%

    准确度: 0.05%RG

2. 输出交流电流

    量程: 1A、2A、5A、20A(0~120)%可调

    细度:0.002%

    准确度: 0.05%RG

3. 输出直流电压

量程: 75mV、10V、100V、300V、600V(0~120)%可调

细度:0.002%

准确度: 0.05%RG

4. 输出直流电流

    量程: 20mA、10mA、1A

    准确度: 0.05%RG

5. 直流测量

    量程:10V、5V、2.5V、 20mA、10mA、5mA、1mA      量程0~120%

    准确度: 0.05%RG

6. 输出交流电压、电流

    失真度:≤0.2%

    稳定度:0.01%/2min

7. 输出交流电压、电流负载

电压每相: 35VA      电流每相:25VA

    负载调整率:<0.02%

8. 输出功率

有功功率准确度: 0.05%

无功功率准确度: 0.1%

9. 输出频率

调节范围: 45Hz~65Hz

细度: 0.001Hz

准确度: 0.002Hz

10. 输出相位

调节范围: 0~359.99°

细度: 0.01°

准确度:   0.05°

11. 输出功率因数

调节范围:  -1~0~+1

细度: 0.0001

准确度:    0.05% RG

12. 输出谐波

谐波次数: 2~20次  可多次叠加0~40%  可调       准确度:2% RG

2~31次  可多次叠加0~40%  可调       准确度:5% RG

13. 输入电压测量

量程: 57.7V、100V、220V、380V自动量程切换

准确度: 0.05% RG

14. 输入电流测量

量程: 5A(0~120%)

准确度: 0.05% RG

15. 功率测量

有功准确度: 0.05%

无功准确度: 0.1%

16. 钳表测量

量限: 5A

准确度: 0.2% RG

17. 接口协议

具有RS232接口

18. 供电

单相220V±10%
